铰接支座

铰接支座是一种工程结构中常用的连接装置，用于连接两个构件并提供特定的约束条件。铰接支座的主要特点是允许构件在连接处绕某一点或某一轴线自由转动，同时限制构件在垂直方向的位移。以下是铰接支座的定义、特点和分类：
1. 定义：铰接支座是一种理想化的支座形式，铰接支座通过一个“铰”（或称“销钉”）将两个构件连接在一起。铰接支座的核心功能是允许构件在连接处自由转动，同时限制构件在垂直方向的位移。铰接支座通常用于建筑、桥梁、钢结构等工程领域。

2. 特点：允许转动：铰接支座允许构件绕连接点自由转动，从而释放结构因温度变化、荷载作用等产生的内应力。限制位移：铰接支座通常限制构件在垂直方向的位移，但允许水平方向的转动。简化分析：在结构力学中，铰接支座的设置可以简化结构分析，因为支座处的弯矩为零适应变形：铰接支座能够适应结构的变形需求，减少因约束引起的应力集中。经济性：结构简单、成本较低，适合大规模应用。

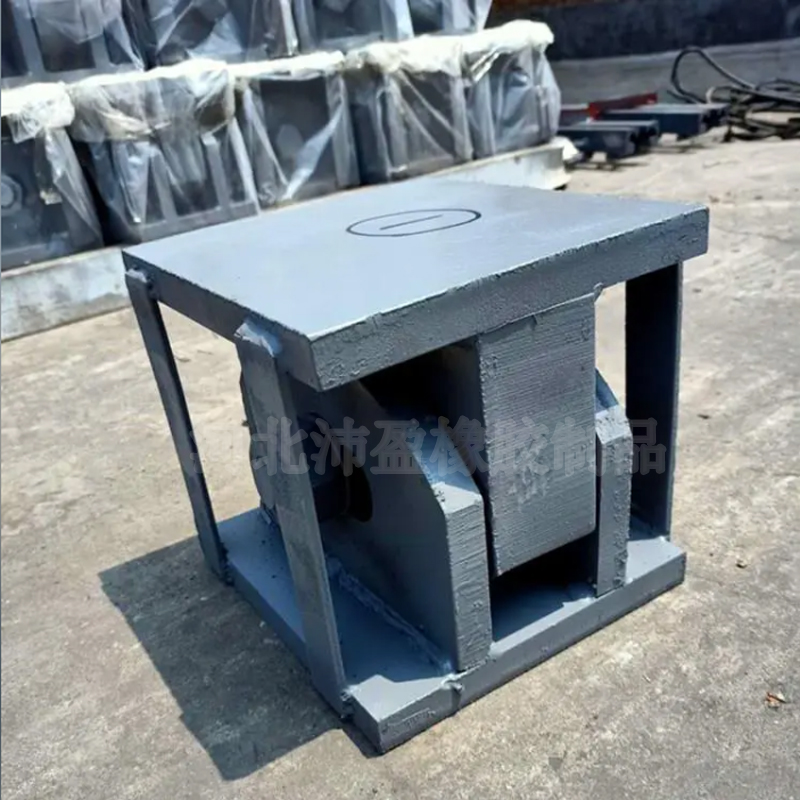

铰接支座

3. 分类：根据功能和应用场景，铰接支座可以分为以下几种类型：
（1）固定铰接支座特点：允许构件绕支座自由转动，但限制垂直方向的位移。应用场景：常用于桥梁端部支座、建筑结构中的梁柱连接等。
（2）可移动铰接支座特点：除了允许转动外，还可以沿某一方向滑动，进一步减少水平力的影响。应用场景：常用于桥梁伸缩缝处、大型钢结构的滑动连接等。
（3）球形铰接支座特点：允许构件绕任意轴线转动，适用于三维空间的复杂运动。应用场景：常用于大型网架结构、抗震结构等。
（4）滚轴支座特点：允许构件绕轴线转动，并可沿轴线方向滑动。应用场景：常用于长跨度桥梁、大型机械的支撑等。
4. 铰接支座作用：释放内应力：允许构件自由转动，减少因温度变化、荷载作用等产生的内应力。提供支撑：限制垂直方向的位移，确保结构的稳定性。抗震与减震：通过允许转动，减少地震力对结构的破坏。简化结构分析：在结构力学中，铰接支座的设置可以简化计算模型，提高分析效率。
5. 铰接支座实际应用：桥梁工程：用于桥梁端部支座，允许桥面因温度变化而伸缩。建筑结构：用于梁柱连接，释放内应力并简化分析。钢结构：用于网架结构、空间桁架等，提供灵活性和稳定性。机械工程：用于机械部件的连接，允许转动并减少摩擦。
6. 理想化与实际区别：在实际工程中，铰接支座的设计和制造可能无法完全达到理想化的“无摩擦”转动。因此，实际应用中需要考虑摩擦、材料变形等因素，并通过设计优化和材料选择来尽量接近理想状态。
总之，铰接支座是一种重要的工程连接装置，通过允许转动和限制位移，为结构提供了灵活性和稳定性，是现代工程中不可或缺的组成部分。
