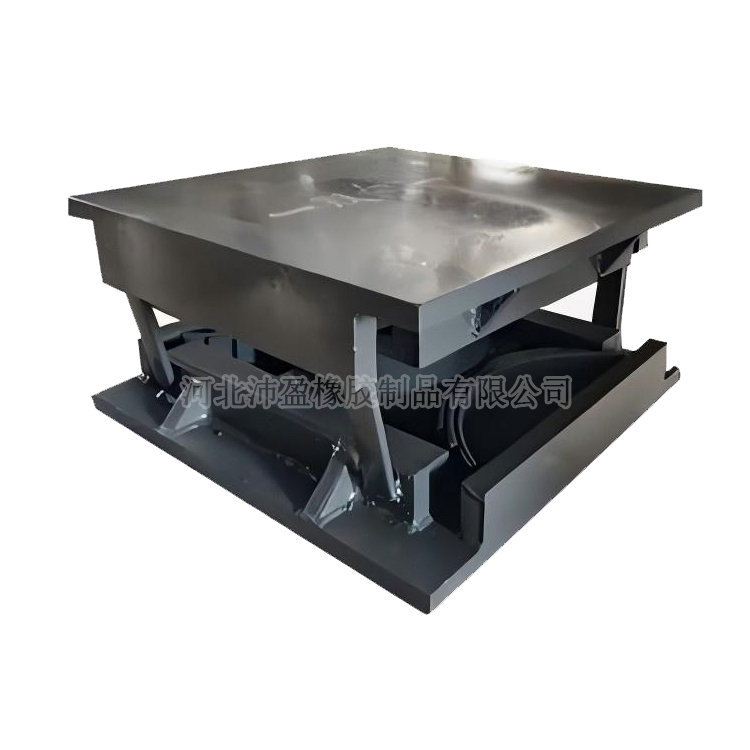

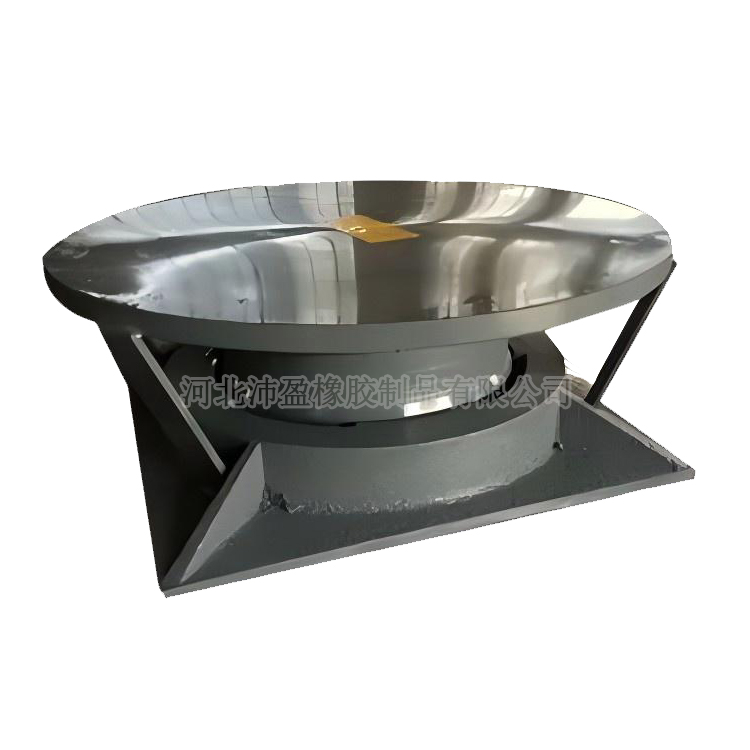

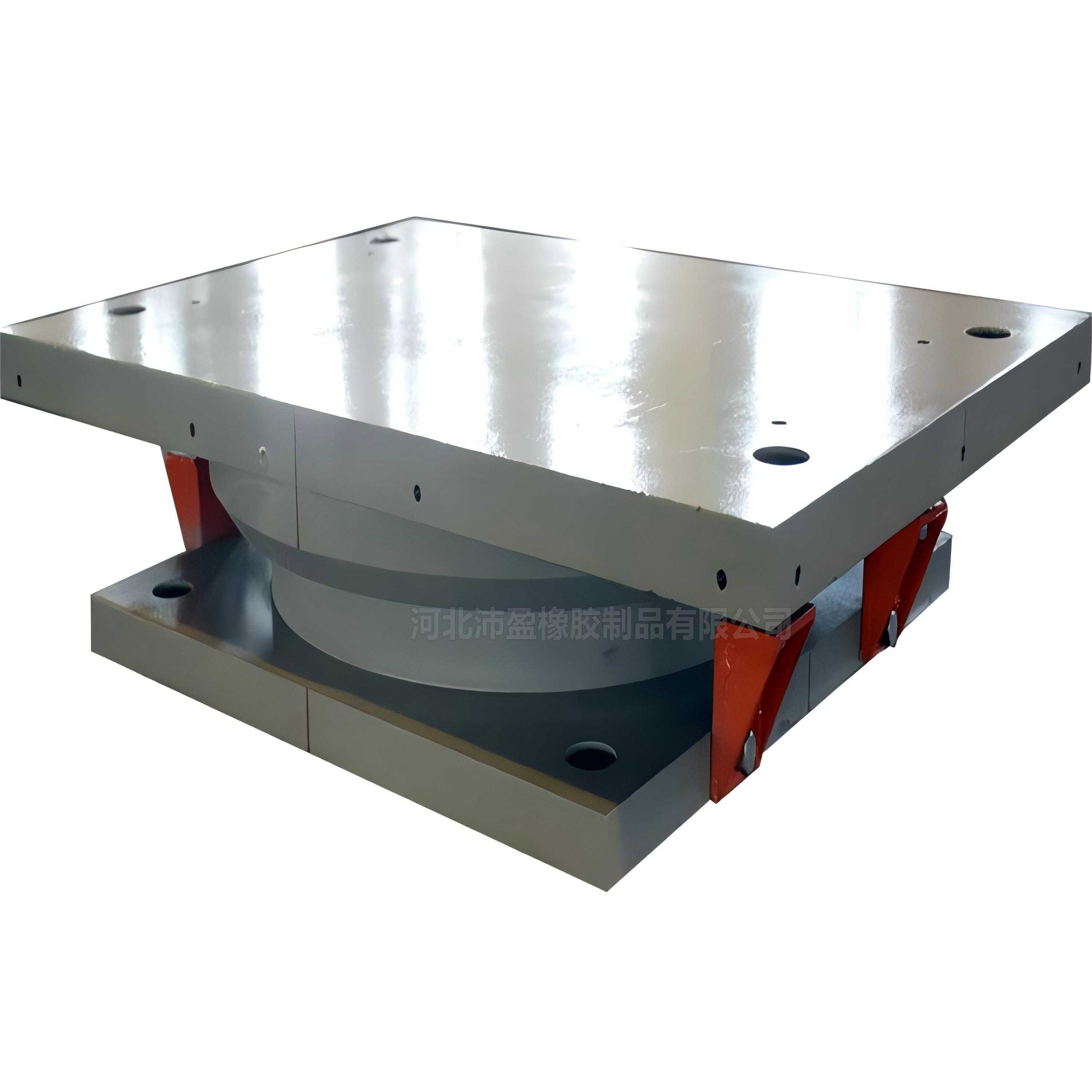

球铰支座

热度：

分类：抗拔球铰支座

联系人：王经理

电话：15373718818 15373719818

地址：河北省衡水滨湖新区

网址：www.qiaoliangzhizuopy.com

球铰支座是一种在钢结构中广泛应用的重要支座类型，应用于：预制梁、桥梁、公路、网架、连廊、建筑、煤矿、机场、楼顶、市政、栈桥、天桥、桥台、钢结构厂房、板梁、箱梁、幕墙等
以下是关于球铰支座的设计、应用和施工技术要点的信息：

设计要点

1.结构组成：球铰支座通常由上支座板、不锈钢板、下支座板、平面滑板、中间球冠板和球面滑板等部件组成。

2.荷载组合：依据欧洲标准（BS EN），对荷载组合进行分析，筛选出用于验算球形支座不同部件的控制工况。

3.关键部件强度：手算试算为基础，验算了支座顶板、底板、PTFE滑板、螺栓等关键部件的强度。

4.有限元分析：通过有限元建模分析，验证手算的计算结果，优化部件的设计，**终确定设计方案。

应用场景

球铰支座广泛应用于钢结构体育场、游泳馆、大剧院、厂房等场所。它们适用于大跨度空间结构、体育馆、机场等，能够承受轴力和拔力，且可承受的力范围从几千吨到几十吨不等。

施工技术要点

1.安装施工技术：球型铰支座在钢结构建筑抗震中发挥着至关重要的作用。安装施工时，需注意其结构特征和安装技术要点，以提升施工质量。

2.焊接与锚固：球铰支座按安装分为螺栓锚固和焊接锚固。推荐采用焊接方式进行连接，因为现场焊接技术较为成熟。

3.抗震性能：球铰支座具有万向转和万向承载等优点，能抗地震烈度9度的能力。

4.滑动球铰钢支座安装：安装方案和连接形式应与结构设计人员具体商定，以保证上、下部结构与支座的可靠连接和功能发挥。

球铰支座与其他类型的支座相比，具有以下优势：

1.高承载能力：球铰支座采用球铰连接方式，可以承受较大的垂直荷载和水平荷载。

2.转动灵活性：球铰支座在径向和环向的位移上可以适应任意的转角位移需求，适用于大转角的需要。

3.结构稳定性：球铰支座具有较好的位移适应性，可以在地震或其他外力作用下自动调整位置，保证建筑结构的安全性。

4.抗拉剪性能：新型抗拔球形支座在竖向压力、竖向拉力单独工况作用下以及与水平剪力组合工况下的承载能力高于传统球形支座，并且水平与竖向位移均明显小于传统球形支座。

5.传力可靠性：球面作为倒力面较少出现缩颈现象，上下作用力均衡、不用橡胶承压使得磨损和腐蚀少、使用寿命比其他形状支座要强得多。

6.万向承载能力：球铰支座可以万向承载，即可承受压力，拔力，任意方向的剪力，力的大小可根据要求设计。

7.经济性：球铰支座的用钢量制造成本相对较低，具有万向转和体积均大大下降的优点。

8.抗震性能：球铰支座具有能抗地震烈度9度的能力，为降低工程造价、提高工程整体质量和防震减灾能力创造了极为有利的条件。

9.适用范围广：球铰支座适用于各种桥梁结构，包括公路、铁路、城市轨道交通和高速公路等。

10.易于安装和维护：球铰支座的球铰连接具有可调节的性能，可以对不同的荷载进行合适的调节，同时，球铰支座的球铰也方便了支座的检修和维护。
